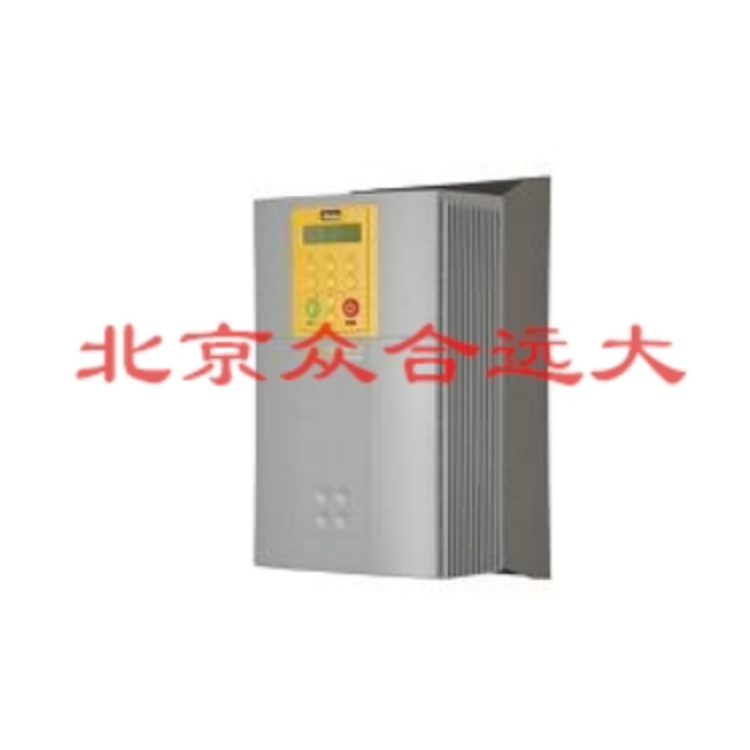

派克590+直流調速器

590+系列直流傳動與690+變頻器同屬   傳動家族,都提供自定義編程和設置等功能,具有相同的通訊接口模塊.590+   工程型直流傳動可以滿足復雜的直流電機控制要求.功能詳盡的應用軟件(其中卷曲控制作為標準配置),模塊化編程以及可自定義的I/O使590+單傳動模塊就可以構成完整的傳動控制方案.

友好的用戶界面:

6901人機界面用于參數設置,編程和傳動控制.液晶顯示32個字符,帶背景光,可以按字母順序菜單顯示以便快速查閱所有功能模塊.

.可分離的通用的控制盤,便于控制盤成柜安裝

.提供本地的速度,啟停,點動和轉向控制

.用戶可自定義顯示內容和圖標

.密碼設置保護功能

.快速設置菜單

聯網方便:

通訊接口模塊可以直接安插在傳動裝置上,使用戶能夠通過各種標準現場總線網絡監控傳動系統.可選的通

訊:link,DeviceNET,Co   olnet,ProfiBus,ModBus,ModBusPlus,Ethernet,CANopen,LonWorks.

功能強大，完善：

使用內置的軟件功能模塊幾乎可以無限制地滿足任何傳動要求。所有功能模塊都是預先編制好的。通過控制盤或CELITE+軟件,所有的功能模塊

都可以內部連接用來實現某種特定的功能.功能模塊包括:

.輸入模塊

.輸出模塊

.斜坡模塊

.加減速模塊

.卷曲功能(開卷/收卷卷徑計算,力矩,補償計算)

.PID控制

.磁場控制

.電動/松弛控制.

技術規格:

功率配置

590+四象限逆變回饋型:2個全控3相晶閘管橋;

591+二象限非逆變回饋型：1個全控3相晶閘管橋；

晶閘管控制可調磁場。

電樞電流

規格1：15A,35A

規格2:40A,70A,110A,165A

規格3: 180A,270A

規格4:380A,500A,725A,830A

規格5: 1580A

規格H:1200A,A

過載能力:電流為15-450A傳動,200%過載長10秒鐘;150%過載,長30秒鐘.大于700A規格,不同規格有不同的過載能力,請參見手冊.

電樞電壓:Varmature(max)=Vac *1.2

供電電源：

110--220V(正負10%),規格1-5選項；

220--500V(正負10%),規格1-5選項;

500--600V(正負10%),規格4-5選項；

500--690V(正負10%),規格H選項.

磁場電流:

規格1:4A;規格2-3:10A;

規格4-5:30A;規格H:60A.

磁場電壓:Vfield(max)=Vac *0.9

環境溫度：0-45度，<270A的規格;0-40度,>270A的規格.超過上限,溫度每升高1度,降容1%.ZG環境溫度為55度

海拔:500米以下正常使用,超過500米,每升高200米,降容1%,ZG為5000米.

模擬輸入:5個(1個12bits精度帶符號，4個10bits精度帶符號）1個速度給定（正負10V DC),4個可自定義.

模擬輸出:3個(10bits A/D轉換精度） 1個電樞電流輸出（正負10V或者0-10V),2個可自定義.

數字輸入:9個(24V DC,ZD15A）1個程序控制停止，1個慣性停車，1個外部信號停車，1個啟停，5個可自定義。

數字輸出：3個（24V 100MA)3個可自定義.

參考電壓輸入:3個,-10V DC/10V DC/24VDC

.過電流保護

.勵磁故障保護

.速度反饋故障保護

.電動機過熱保護

.調速器過熱保護

.晶閘管觸發電路故障保護

.缺相保護

.堵轉保護

.   保護

.過壓保護

歐陸直流調速器-590C系列

派克590C型號4Q

型號描述

590C/0350/5/3/0/1/0/00

35A

590C/0700/5/3/0/1/0/00

70A

590C/1100/5/3/0/1/0/00

110A

590C/1500/5/3/0/1/0/41

150A

590C/1800/5/3/0/1/0/41

180A

590C/2700/5/3/0/1/0/41

270A



派克590C型號2Q

591C/0350/5/3/0/1/0/00

591C/0700/5/3/0/1/0/00

591C/1100/5/3/0/1/0/00

591C/1500/5/3/0/1/0/41

591C/1800/5/3/0/1/0/41

591C/2700/5/3/0/1/0/41

歐陸直流調速器-591P系列

2Q驅動器新型號

591P--P00-U4A0

15A 驅動器 (1)

591P--P00-U4A0

35A 驅動器 (1)

591P--P00-U4A0

40A 驅動器 (2)

591P--P00-U4A0

70A 驅動器 (2)

591P--P00-U4A0

110A 驅動器 (2)

591P--P00-U4A0

165A 驅動器 (2)

591P--P41-U4A0

180A 驅動器(3)

591P--P41-U4A0

270A 驅動器(3)

591P--A00-U4A0

380A 驅動器 (4)

591P--A00-U4A0

500A 驅動器 (4)

591P--A00-U4A0

725A 驅動器 (4)

591P--A00-U4A0

830A 驅動器 (4)

591P--A00-U4A0

1580A 驅動器 (5)

591P-534220H0-P00-U4A0

2200A 驅動器

591P-534270H0-P00-U4A0

2700A 驅動器

歐陸直流調速器-590P系列

4Q驅動器新型號

590P--P00-U4A0

15A 驅動器(1)

590P--P00-U4A0

35A 驅動器(1)

590P--P00-U4A0

40A 驅動器(2)

590P--P00-U4A0

70A 驅動器(2)

590P--P00-U4A0

110A 驅動器(2)

590P--P00-U4A0

165A 驅動器(2)

590P--P41-U4A0

590P--P41-U4A0

590P--A00-U4A0

380A 驅動器(4)

590P--A00-U4A0

500A 驅動器(4)

590P--A00-U4A0

725A 驅動器(4)

590P--A00-U4A0

830A 驅動器(4)

590P--A00-U4A0

1580A 驅動器(5)

590P-534220H0-P00-U4A0

2200A 驅動器

590P-534270H0-P00-U4A0

2700A 驅動器

歐陸直流調速器-591PR系列

2Q驅動器型號

591PR--P00-U4

20A 驅動器 (1)

591PR--P00-U4

591PR--P00-U4

45A 驅動器 (2)

591PR--P00-U4

75A 驅動器 (2)

591PR--P00-U4

591PR--P00-U4

591PR--P00-U4

591PR--P00-U4

591PR--A00-U4

591PR--A00-U4

591PR--A00-U4

591PR--A00-U4

歐陸直流調速器-590PR系列

4Q驅動器型號

590PR--P00-U4

20A 驅動器(1)

590PR--P00-U4

590PR--P00-U4

45A 驅動器(2)

590PR--P00-U4

75A 驅動器(2)

590PR--P00-U4

590PR--P00-U4

590PR--P00-U4

590PR--P00-U4

590PR--A00-U4

590PR--A00-U4

590PR--A00-U4

590PR--A00-U4
